Bộ ghi dữ liệu mini data logger

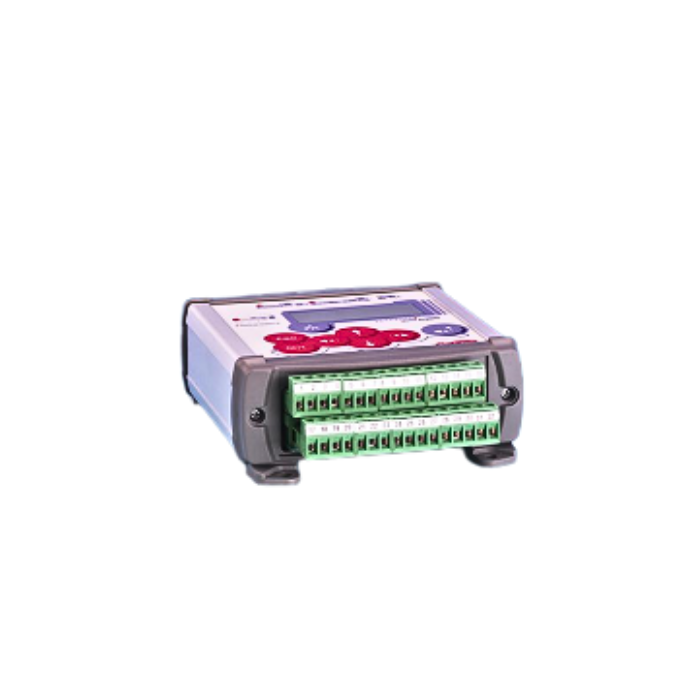

M-log là  một bộ ghi dữ liệu nhỏ gọn dùng cho giám sát môi trường, dùng cho cả ngoài trời và trong nhà, nó có thể gắn trên 1 giá đỡ hoặc đặt bên trong 1 hộp đạt tiêu chuẩn IP65 cho các ứng dụng ngoài trời lâu dài. Nó có thể ứng dụng cho hầu hết các lĩnh vực về môi trường.

–         Có các đầu vào tương tự, đầu vào kỹ thuật số, đầu vào RS 232.

–         Tiêu thụ điện năng thấp (< 4mW)

–         Tổng số kênh lớn cho việc tính toán và tiếp nhận dữ liệu

–         2 Mb cho bộ nhớ Flash

–         LSI-LASTEM, Modbus RTU, giao thức truyền thông TTY

–         Cổng nối tiếp RS232 (1200 bps đến 115,2 kbps)

–         Số lượng driver được xây dựng và tính toán trong các thư viện

–         Số lượng tính toán được xây dựng bằng toán học.

–         Đầu ra kỹ thuật số kích hoạt các thiết bị bên ngoài qua cổng logic và có thể lập trình.

–         Tỷ lệ lấy mẫu 1s đến 12 giờ

–         Xây dựng cơ sở thời gian từ 1 giây đến 24 giờ

–         Kết nối máy tính thông qua RS232/radio/modem PSTN / GSM / GPRS / Ethernet

–         Màn hình và bàn phím hiển thị

–         Khả năng tương thích với CommNET, GIDAS và XPanel programs

Đầu ra: Termianls

Đầu vào analog: N. 4 differential (N. 8 single ended)

Đầu vào digital: N. 1 (on/off or frequency/counter)

Đầu ra digital trên mỗi even: có

Cổng RS232: N.1

TCP/IP port, RJ 45 connector: N.1

Thông số kỹ thuật:

Đầu vào analog:

–         Điện áp: phạm vi: -300 ~ 1200mV, độ phân giải: 40µV, độ chính xác(ở 25ºC): ± 100µV

Phạm vi: ± 78mV, độ phân giải: 3µV, độ chính xác: ±35µV

Phạm vi: ±39 mV, độ phân giải: 1.5 μV, độ chính xác: ±25 μV.

–         Pt100: phạm vi: -50 ÷ 125°C, độ phân giải: 0.003°C, độ chính xác: ±0.05°C

                  phạm vi: -50 ÷ 600°C, độ phân giải: 0.013°C, độ chính xác: ±0.11°C

phạm vi: 0 ÷ 6000 Ω, độ phân giải: 0.19 Ω, độ chính xác: ±1.5 Ω

–         Cặp nhiệt điện: Phạm vi: E-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±1.5°C

Phạm vi: J-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±1.2°C

Phạm vi: J – DIN, độ phân giải: < 0.1°C, độ chính xác: ±0.1.2°C

Phạm vi: K-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±1.9°C

Phạm vi: S-IPTS 68, độ phân giải: 0.22°C, độ chính xác: ±4.9°C

Phạm vi: T-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±1.4°C

–         Số đầu ra: N. 4 (n. 8 single-ended)

–         Bảo vệ ESD: ±8 kV contact discharge IEC 1000–4-2

–         Tín hiệu đầu vào tồi đa: 1.2Vdc

–         Lọc EMC: Trên tất cả đầu vào

–         Lỗi nhiệt độ (ở -10 ~ 30ºC): 300 ÷ 1200 mV < ±0.01% FSR;

±39 mV < ±0.01% FSR

±78 mV < ±0.01% FSR

Đầu vào Digital:

–         Số đầu vào: N.1

–         Chức năng: tần số (max:5khz), On/off (0 ~ 3Vdc)

–         Lỗi tối đa: 3hz @ 5hz

–         Bảo vệ: Bộ triệt điện áp: 600W, < 10ms

Đầu ra Digital:

–         Số đầu ra: N. 3 (n. 1 sensors power-up, n. 2 on events)

–         Dòng điện tối đa trên mỗi đầu ra: 150mA

–         Bảo vệ: Nhiệt và quá dòng (> 0.15 A)

Nguồn cung cấp:

–         Nguồn cung cấp: 8 ÷ 14 Vdc

–         Điện năng tiêu thụ: hiển thị bật: 60mA, tắt: 20mA

–         Điện năng tiêu thụ ở chế độ nghỉ: chế độ nghỉ: 0.2mA, (N.9 tháng pin)

–         Bảo vệ: bộ triệt điện áp 600W, t=10ms

Pin:

–         Loại: 2A, 4.2V có thể sạc lại

–         Thời gian sạc: 8h



Tính năng khác:

–         Đồng hồ nội: Độ chính xác 30 giây / tháng (nhiệt độ = 25 ° C)

–         Màn hình: LCD 4 x 20 car

–         Bàn phím: N.8 key

–         Vi xử lý: 1 RISC 8 bit, clock: 16Mhz

–         ADC resolution: 16bit

–         Thời gian lấy mẫu: 80ms (rejection 50 Hz)

–         Giới hạn môi trường: -20 ÷ 60 °C, 15 ÷ 100 % RH

–         Bảo vệ: IP40

–         Trọng lượng: 500g

–         Kích thước: 140 x 120 x 50

Cổng RS 232:

–         tốc độ: 1200 ~ 115200 bps

–         Loại: 9 pin/Female/Male/DTE/DCE
