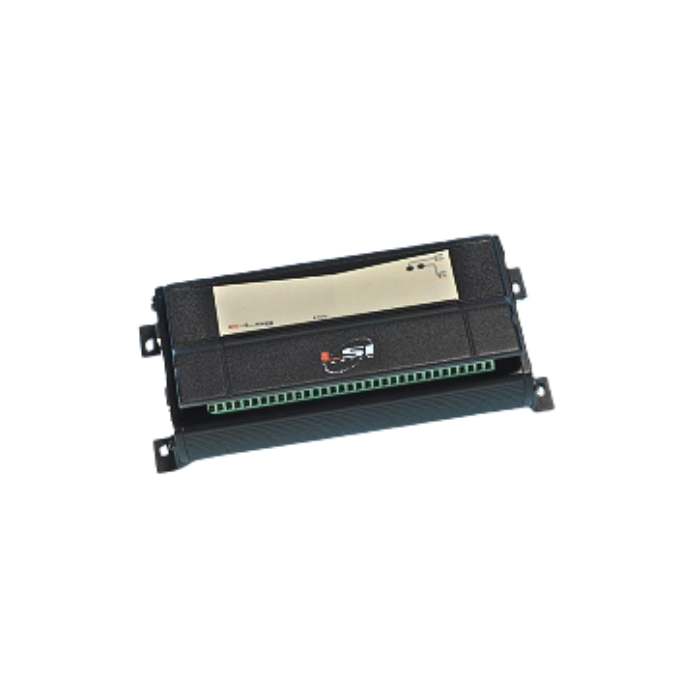

E-log được thiết kế dùng trong các ứng dụng môi trường, dùng cho các cảm biến, điện nang tiêu thụ cực kỳ thấp, Lưu dữ liệu từ các sensor, hỗ trợ một loạt các giao thức truyền thông, thiết kế 16 bit của bộ chuyển đổi A/D đảm bảo dữ liệu chính xác, độ tin cậy cao.
Thông số kỹ thuật:
Đầu vào analog:
– Điện áp: phạm vi: -300 ~ 1200mV, độ phân giải: 40µV, độ chính xác(ở 25ºC): ± 160µV
Phạm vi: ± 78mV, độ phân giải: 3µV, độ chính xác: ±30µV
Phạm vi: ±39 mV, độ phân giải: 1.5 μV, độ chính xác: ±15 μV.
– Pt100: phạm vi: -50 ÷ 70°C, độ phân giải: 0.003°C, độ chính xác: ±0.1°C
phạm vi: -50 ÷ 600°C, độ phân giải: 0.011°C, độ chính xác: ±0.3°C
phạm vi: 0 ÷ 6000 Ω, độ phân giải: 0.1 Ω, độ chính xác: ±1.5 Ω
– Cặp nhiệt điện: Phạm vi: E-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±0.6°C
Phạm vi: J-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±0.6°C
Phạm vi: J – DIN, độ phân giải: < 0.1°C, độ chính xác: ±0.6°C
Phạm vi: K-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±0.5°C
Phạm vi: S-IPTS 68, độ phân giải: 0.22°C, độ chính xác: ±2.0ºC
Phạm vi: T-IPTS 68, độ phân giải: < 0.1°C, độ chính xác: ±0.5°C
– Số đầu ra: N. 8 (n. 16 single-ended)
– Bảo vệ ESD: ±8 kV contact discharge IEC 1000–4-2
– Tín hiệu đầu vào tồi đa: 1.2V
– Lọc EMC: Trên tất cả đầu vào
– Lỗi nhiệt độ (ở -10 ~ 30ºC): 300 ÷ 1200 mV < ±0.01% FSR;
±39 mV < ±0.01% FSR
±78 mV < ±0.01% FSR
Đầu vào Digital:
– Số đầu vào: N.4
– Chức năng: tần số (max:10khz), On/off (0 ~ 3Vdc)
– Lỗi tối đa: 3hz @ 5hz
– Bảo vệ: Bộ triệt điện áp: 600W, < 10ms
Đầu ra Digital:
– Số đầu ra: N. 7 (n. 4 sensors power-up, n. 2 on events)
– Dòng điện tối đa trên mỗi đầu ra: 150mA
– Bảo vệ: Nhiệt và quá dòng (> 0.15 A)
Nguồn cung cấp:
– Nguồn cung cấp: 8 ÷ 14 Vdc
– Điện năng tiêu thụ: hiển thị bật: 60mA, tắt: 20mA
– Điện năng tiêu thụ ở chế độ nghỉ: chế độ nghỉ: 0.2mA,
– Bảo vệ: bộ triệt điện áp 600W, t=10ms
– Cổng RS 232: n.2
Tính năng khác:
– Đồng hồ nội: Độ chính xác 30 giây / tháng (nhiệt độ = 25 ° C)
– Vi xử lý: 1 RISC 8 bit, clock: 16Mhz
– ADC resolution: 16bit
– Thời gian lấy mẫu: 80ms (rejection 50 Hz)
– Giới hạn môi trường: -20 ÷ 60 °C, 15 ÷ 100 % RH
– Bảo vệ: IP40
– Trọng lượng: 500g
– Kích thước: 140 x 120 x 50
Cổng RS 232:
– tốc độ: 1200 ~ 115200 bps
– Loại: 9 pin/Female/Male/DTE/DCE
